Projekt wielomodelowej elastycznej linii spawalniczej

Wielomodelowy projekt elastycznej linii spawalniczej

1. Nazwa projektu

Wielomodelowy projekt elastycznej linii spawalniczej

2. Czas projektu

październik 2018 r

3. Wprowadzenie do projektu

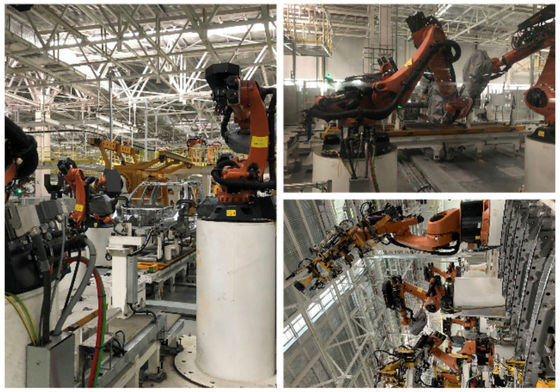

Modele: 3 modele współliniowe

Pojemność: 10 JPH

Robot: KUKA

Ilość: 140 sztuk

Forma przełączania modelu: prowadnica poprzeczna typu taca, prowadnica siedmioosiowa, zespół piasty czworościennej

4. Podstawowa technologia

1. Elastyczna linia produkcyjna składająca się z trzech modeli

2. APC, prowadnica poprzeczna typu taca, prowadnica siedmioosiowa, przełączanie zespołu piasty czworościanu

3. Zgrzewanie kołków robotem, system klejenia robota itp.

W wąskim sensie elastyczna linia produkcyjna ogólnie odnosi się do mieszanej produkcji różnych modeli.Różne modele mogą dowolnie dostosowywać proporcje całego modelu zgodnie ze zmianami popytu rynkowego i przy założeniu, że całkowita produkcja pozostaje niezmieniona.Sukcesywnie pojawiały się różne elastyczne urządzenia transmisyjne, takie jak eliptyczne uziemione linie okrężne oraz podwyższone górne i dolne linie okrężne (jak pokazano na rysunku 9).Na przykład: T100S/FINR ASSYLINE firmy Daewoo Motor Corporation z Korei Południowej ma produkować karoserie trzech różnych modeli T-100, 3-drzwiowych, 4-drzwiowych i 5-drzwiowych, w przepływie mieszanym na tej samej linii przesyłowej .

W początkowej fazie rozwoju samochodów stosowano głównie proste linie produkcyjne (uproszczone linie produkcyjne typu przelotowego).W latach 60. i 70. częściej stosowano linie do produkcji osprzętu towarzyszącego, jednak ze względu na duże gabaryty, skomplikowaną budowę i dużą bezwładność ruchu osprzętu towarzyszącego, trudno jest dostrzec mankamenty wieloodmianowej produkcji i wspomagającego wykorzystania roboty.Dlatego w połowie i pod koniec lat 70. główni producenci samochodów ulepszyli przelotowe linie produkcyjne.Linia produkcyjna typu przelotowego oznacza, że ​​urządzenie pozycjonujące i mocujące (uchwyt) przedmiotu obrabianego jest oddzielone od urządzenia transmisyjnego pomiędzy stanowiskami.Linia do spawania posuwisto-zwrotnego pręta podnoszącego jest powszechnie stosowaną linią produkcyjną typu przelotowego.Ta linia produkcyjna obejmuje głównie następujące części: system mocowania i pozycjonowania przedmiotu obrabianego, urządzenie transmisyjne między stacjami i system podnoszenia pręta przenośnika.
