1. Numer projektu: ZB21008

2. Nazwa projektu: Projekt importu automatyzacji Changqing Changqing T11

3. Lokalizacja projektu: Hefei Changqing Machinery Co., Ltd. - Tongxiang Base

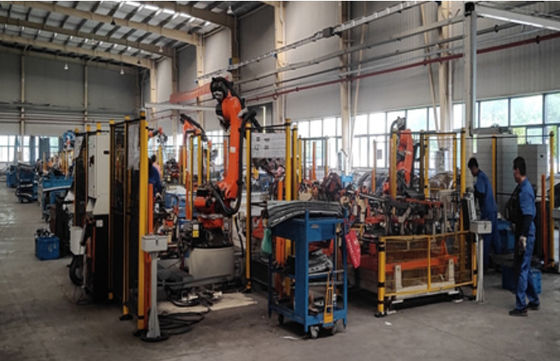

4. Wprowadzenie do projektu: obszar automatyki podzespołu podłogi i ściany bocznej EP12 (5 robotów), obszar automatyki ściany bocznej EP12 (2 roboty), obszar automatyki stanowiska pracy robota EP12 (6 robotów)

Ten projekt to głównie wspólny model linii produkcyjnej platformy opracowany przez Hefei Changqing Machinery Chery T19C i T18 dwa modele.Korpus linii jest produkowany głównie przez roboty i sterowanie automatyką PLC.

5. Aktualny stan projektu: produkcja seryjna

Ryc.1

Ryc.2

Analiza budowy i zasady działania urządzenia transmisyjnego linii produkcyjnej spawalnictwa samochodowego

Biorąc za przykład urządzenie transmisyjne zespołu panelu bocznego samochodu, jego struktura i zasada działania zostaną szczegółowo przeanalizowane poniżej.

Urządzenie transmisyjne linii montażowej panelu bocznego określonego typu pojazdu przyjmuje czterostanowiskowe urządzenie z prętem posuwisto-zwrotnym, które może realizować ruch poziomy i pionowy.Analiza struktury i funkcji każdego podzespołu wygląda następująco:

rama podnośnika

Ta struktura to „rama przeciskowa” połączona bezpośrednio z urządzeniem przeciskowym, która jest jednym z ważnych elementów całego urządzenia transmisyjnego i może być swobodnie podnoszona i opuszczana za pomocą urządzenia przeciskowego.

Platforma nośna (1)(2)(3) jest połączona z płytą łączącą w taki sposób, że kilka niezależnych ram tworzy kompletną linię, a napędzana cylindryczna zębatka i pomocniczy siłownik naciskowy w urządzeniu przeciskowym są bezpośrednio dopasowane do każdej platformy nośnej, aby upewnić się, że jest pionowa. Ponadto są na nim zainstalowane urządzenia pomocnicze (o których mowa w dalszej części), a także jednostka napędowa jest zainstalowana na stole podporowym (3);

Oprócz formowania całej linii, płyta łącząca pełni również głównie rolę podtrzymującą prowadzące urządzenie toczne i przełącznik jazdy: prowadzące urządzenie toczne jest rozmieszczone na całej płycie łączącej, która odgrywa głównie rolę prowadzącą dla ruchomej deskorolki;korbowód odgrywa głównie rolę wzmocnienia sztywności płytki łączącej:.
