Spawanie podzespołu podwozia samochodowego M4 Wyspa robocza

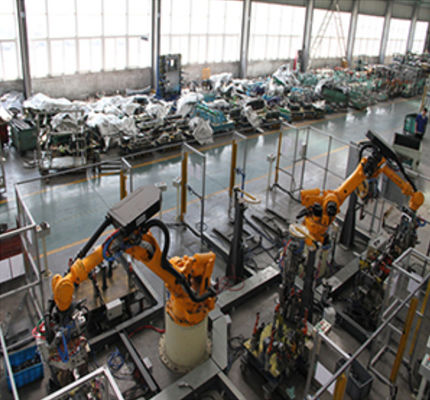

M4 Automotive wyspa robocza do spawania podzespołów podwozia

Najważniejsze przypadki: 1. Renowacja istniejących instalacji przy niskich kosztach i krótkim cyklu;2. Istnieje wiele rodzajów elastycznego przełączania osprzętu, automatyczne przełączanie różnych szczypiec spawalniczych, 4 roboty i jedna główna stacja sterująca, 27 zestawów osprzętu i 16 stacji.

Analiza budowy i zasady działania urządzenia transmisyjnego linii produkcyjnej spawalnictwa samochodowego

Biorąc za przykład urządzenie transmisyjne zespołu panelu bocznego samochodu, jego struktura i zasada działania zostaną szczegółowo przeanalizowane poniżej.

Urządzenie transmisyjne linii montażowej panelu bocznego określonego typu pojazdu przyjmuje czterostanowiskowe urządzenie z prętem posuwisto-zwrotnym, które może realizować ruch poziomy i pionowy.Analiza struktury i funkcji każdego podzespołu wygląda następująco:

urządzenie poruszające się w poziomie

Zasada działania tej części została wspomniana powyżej, po prostu zębatka w jednostce napędowej napędza ruchomy suwak, aby napędzać obrabiany przedmiot w poziomie.Warto wspomnieć, że klocek pozycjonujący montowany na deskorolce mobilnej pełni głównie rolę pozycjonowania przedmiotu obrabianego, różni się także kształt klocka pozycjonującego na ścianę boczną różnych modeli.Jeśli chcesz spawać ścianę boczną innych modeli, wystarczy wymienić blok pozycjonujący.Inne części nie wymagają dużych modyfikacji.W porównaniu z tradycyjnym urządzeniem transmisyjnym, metoda ta została udoskonalona w kierunku elastyczności.

Struktura płytki bazowej każdej stacji

Płyty podstawy każdej stacji są połączone ze sobą za pomocą płyt łączących, tworząc urządzenie podtrzymujące całą linię spawania samochodowego, które musi podtrzymywać zarówno całe urządzenie transmisyjne, jak i uchwyt spawalniczy.Ponadto, aby upewnić się, że punkt odniesienia mocowania i części korpusu są spójne, narysuj linię skali odniesienia na płycie bazowej zgodnie z punktem odniesienia projektu.Urządzenie poziomujące na rysunku odgrywa głównie rolę w poziomowaniu całego urządzenia transmisyjnego.

Powyżej przedstawiono główną strukturę urządzenia transmisyjnego, a oprócz tego istnieją pewne urządzenia pomocnicze.
