Obróbka wstępna/Lakiernia samochodowa

1. Wprowadzenie procesu

W celu zapewnienia jakości malowania konieczne jest przygotowanie przedmiotu przed malowaniem, usunięcie brudu, oleju, smaru, rdzy itp.

2. Etap procesu (w normalnym przypadku)

3. Opis projektu

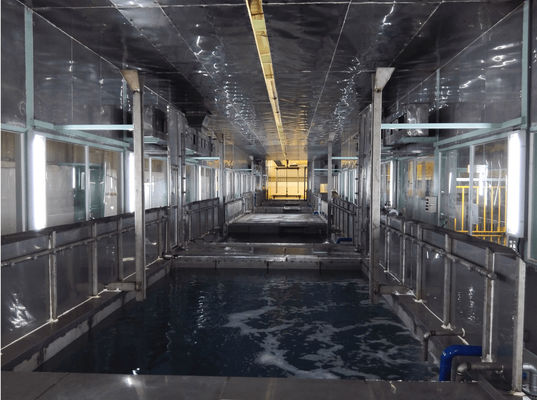

3-1 Tunel zabiegowy

Tunel jest tworzony z profilowanej konstrukcji stalowej, która podtrzymuje system przenośników podwieszonych, a następnie jest przykryty normalną blachą stalową.

• Pomosty odpływowe są przyspawane pomiędzy zbiornikami.Pokłady pochylają się w kierunku zbiorników obok.

Wnętrze tunelu jest wyposażone w odpowiednie chodniki do prac konserwacyjnych.

3-2 dipIRozpylać

Zbiorniki są wykonane z blachy stalowej SUS zgodnie ze specyfikacją i wzmocnione stalą profilowaną.

Zbiorniki zanurzeniowe są wyposażone w pełne zanurzenie karoserii i tam, gdzie potrzebne jest ogrzewanie, w połączeniu z obiegami grzewczymi.

Zbiorniki wyposażone są w przyłącza wodne do wstępnego napełniania i opróżniania.

Zbiorniki posiadają pochyłe dno do odwodnienia.

.

Podgrzewane zbiorniki posiadają 50mm izolację.

3-3 Układ natryskowy

We wszystkich strefach zastosowane zostaną poziome pompy odśrodkowe.

Na wlocie pompy zainstalowany jest zawór kulowy, a na wylocie przepustnica.

Na każdej pompie po stronie tłocznej znajduje się manometr membranowy.Na wylocie z dużymi wahaniami ciśnienia zostanie zainstalowany manometr zawilgocony.

Spray zadziała, gdy karoseria uniesie się z powierzchni roztworu, gdy jest to potrzebne.

Dysze natryskowe systemu natryskowego mają 2 typy, dyszę natryskową i dyszę rozpylającą mgłę, są instalowane zgodnie z wymaganiami procesu.

Rury recyrkulacyjne w części grzewczej będą izolowane wełną mineralną o grubości 50 mm.

3-4 Oczyszczanie ścieków

Na wylocie każdej pompy obiegowej znajduje się zawór odprowadzający ścieki, łączący się ze specjalną rurą odprowadzającą ścieki z lakierni, ścieki będą odprowadzane do stacji oczyszczania ścieków w celu dalszego oczyszczania.

Studzienki odwadniające oczyszczalni ścieków są połączone z studzienką zbierającą ścieki.

3-6 Kontrola poziomu roztworu

Automatyczne regulatory poziomu są zainstalowane na wszystkich zbiornikach, chyba że określono inaczej.

4. Korzyść

1. Projekt spełnia standardy przemysłowe i międzynarodowe

2. Rozsądny przepływ procesu, który może spełnić wymagania dotyczące czasu klejenia przy mniejszym zużyciu powierzchni.

3. Inwestycja gospodarcza

4. Wysoka stabilność w okresie eksploatacji i wydajności

5. Wysoka automatyzacja

6. Przyjazny dla środowiska i energooszczędny

7. Lepsza jakość filmu
