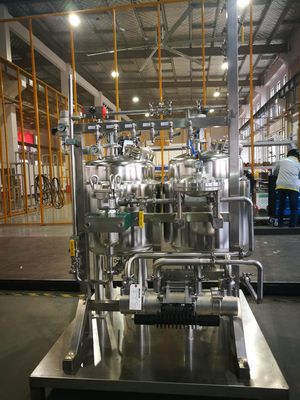

System Cyrkulacji Lakieru/Lakiernia Samochodowa

Konfiguracja scentralizowanego systemu zasilania farbą

SN

Nazwa

Specjacja

Ilość

Pochodzenie

Notatka

I. Układ zasilania farbą

3 zestawy do podkładu, 12 zestawów do lakieru nawierzchniowego, 1 zestaw do lakieru bezbarwnego.W sumie 16 zestawów.Poniżej konfiguracja dla jednego zestawu.(w zależności od wymagań klienta dotyczących koloru)

Pompa tłokowa High-Flo3:1

Ustawić

Transportuj farbę do kabiny lakierniczej, z natężeniem przepływu 53 l/min/32 cpm (tłokowe) i maksymalnym ciśnieniem wyjściowym 300 psi, które może w pełni spełnić wymagania użytkowania.

Stojak podtrzymujący pompę tłokową

Aby wesprzeć i naprawić pompę

Wąż wlotowy do pompy tłokowej

szt

3/4”, podłącz wlot powietrza modułu zasilającego do stalowej rury sprężonego powietrza.

Zawór kulowy powietrza 139

mi

Wlot do pompy tłokowej 3:1.Włączanie i wyłączanie powietrza.

Powietrzne potrójne komponenty

Stosowany do pompy tłokowej 3:1.Obróbka źródła powietrza.

Urządzenie zabezpieczające przed ładowaniem

Stosowany do pompy tłokowej 3:1.Gdy nie ma materiału, ochroni pompę tłokową.

Elementy przyłącza powietrza

Do podłączenia rurociągu powietrznego.

Wąż powietrza

szt

Podłącz wlot pompy zasilającej farbę do rury powietrznej.

Wąż doprowadzający farbę do pompy tłokowej

szt

1" łączy wlot farby z pompy ze zbiornikiem na farbę, podtrzymywanym przez stalową siatkę.

Wieża stabilizowana SUS

Służy do zmniejszenia pulsacji farby i stabilizacji ciśnienia

Filtr workowy

Używany do wylotu farby pompy 3:1, filtra 60-150 mesh, dużego przepływu.Wyposażony w manometry z przodu iz tyłu (zawory kulowe po obu stronach filtra, można je zamknąć w celu konserwacji i wymiany itp.), a na podstawie różnicy ciśnień można ocenić, czy wymaga czyszczenia.Siatka filtracyjna o oczkach 120-150 do farby metalicznej, siatka filtracyjna o oczkach 50-75 do podkładu;Odporność na ciśnienie 300 psi

Zawór spustowy farby

Używany, gdy filtr wymaga konserwacji, naprawy, typ dwuczęściowy, odporność na ciśnienie 300 psi

Miernik ciśnienia lakieru

Współpracuj z filtrem

W pełni zakryty zawór kulowy SUS

Stosowany w połączeniu z filtrem i manometrem, dwuczęściowy, wytrzymuje ciśnienie 300 psi

Wąż wylotowy pompy tłokowej

szt

W przypadku pompy 3:1, wytrzymującej ciśnienie 500 Psi, podłącz wylot farby pompy do rurociągu obiegowego farby

Zawór zwrotny

Wytrzymuje ciśnienie 300 psi, 1” i maksymalne natężenie przepływu 18 l/min.Zakres ciśnienia wstecznego 15-200 psi (0,3-14 bar) jest zainstalowany na końcu rurociągu powrotnego cyrkulacji głównej rury farby, aby zapewnić ciśnienie farby w rurociągu cyrkulacji.

Wąż powrotny pompy tłokowej

szt

3/8”, wytrzymać ciśnienie 300 psi, podłączyć przewód powrotny cyrkulacji farby do wiadra z farbą.

W pełni zakryty zawór kulowy SUS

Stosowany do pompy 3:1, 1" odporność na ciśnienie 500Psi. Służy do odcinania końcówki rurociągu cyrkulacji farby oraz podczas utrzymywania zaworu rezerwy ciśnienia.

Inne akcesoria

Ustawić

Podłączenie do rurociągów malarskich, SUS
