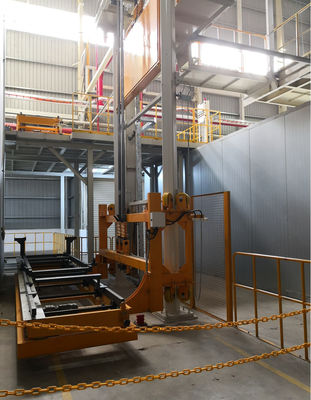

System transportowy/Lakiernia samochodowa

1 Typ przenośnika

Linia PT& ED i PVC U/C EMS (elektryczny system jednoszynowy)

Bufor, linia transferowa Roller

Przenośnik łańcuchowy do kabiny i piekarnika

Obszar roboczy Maszyna rolkowa

Przenośnik PBS Power & Free

Opis projektu

Podłogowy przenośnik płozowy do kabiny, obszaru roboczego i linii buforowej

Czółenko

Transfery poprzeczne przeznaczone do poziomego przenoszenia ładunków na inną linię przenośników.

Zespoły przenoszenia poprzecznego mają łoże rolkowe i urządzenie zaciskowe (lub ogranicznik) po obu stronach.

Standardowa prędkość została zaprojektowana z podwójną prędkością, start i stop to niższa prędkość, w środku będzie szybki ruch.

Łóżka na kółkach

Rama łóżka rolkowego jest skonstruowana tak, aby pomieścić szeroką gamę układów montażowych, które mogą być wymagane w procesach produkcyjnych.Ta uniwersalna konstrukcja zapewnia łatwiejszy interfejs z obrotnicami, windami, przenośnikami poprzecznymi, innymi przenośnikami lub urządzeniami produkcyjnymi.

Standardowa prędkość przenośników rolkowych wynosi 24 m/min w obszarze przechowywania buforów, inne prędkości będą oparte na wymaganiach procesu projektowego.

W kabinie malarskiej, piecu i maszynach stacyjnych prędkość przenośnika jest kontrolowana przez przetwornicę częstotliwości, a jej prędkość można regulować zgodnie z wymaganiami produkcyjnymi.

Gramofony

Obrotnice automatyczne lub obsługiwane ręcznie mogą być zaprojektowane do obracania karoserii o 180°, co spełni wymagania procesu.

2-2 EMS (zelektryfikowany system kolei jednoszynowej) dla PT i ED

EMS składa się z niezależnie sterowanych nośników zawieszonych na górnym torze z wytłaczanego aluminium.System jest cichy i niezawodny.Każdy nośnik jest zasilany własnym silnikiem i jest wyposażony w sterownik PLC do automatycznej kontroli prędkości i pracy.Zmotoryzowane nośniki reagują na programowanie i zautomatyzowane urządzenia rozmieszczone wzdłuż ścieżki przenośnika.

W odróżnieniu od tego wszystkie napędy są sterowane falownikiem, a do sterowania ruchem wzdłuż toru używany jest wbudowany sterownik PLC.

Przenośniki rolkowe z płozą podłogową to modułowy system, który wykorzystuje standardowe komponenty i oferuje wiele opcji spełniających wymagania klientów.

W Booth & Oven zastosowany zostanie tradycyjny stalowy system napędzany łańcuchem.

Łóżko rolowane i system przenoszenia krzyżowego (bez zasilania) będą używane w strefie buforowej i kabinie roboczej.
