Elastyczny system prowadnic

Elastyczny system prowadnic

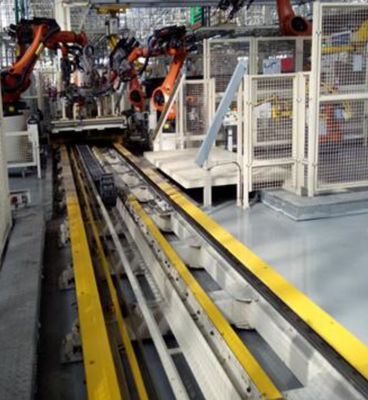

Elastyczny stół przesuwny jest używany w podziale warsztatu karoserii, który może realizować automatyczną i elastyczną produkcję.Elastyczny stół przesuwny składa się głównie z dwóch typów: jednokierunkowej prowadnicy wózka i wolnej prowadnicy wózka.

Cechy systemu: sprzęt jest prosty i szybki w obsłudze oraz ma dużą praktyczność;transport przedmiotu obrabianego charakteryzuje się wysokim stopniem automatyzacji i dokładnością pozycjonowania;sprzęt ma wysoki stopień modularyzacji i jest łatwy do wymiany i konserwacji.

Na linii spawalniczej często zdarza się, że robot musi spawać wiele modeli.W przypadku różnych modeli platform współdzielenie opraw nie jest już możliwe i konieczna jest zamiana opraw.Zwykłe urządzenia są przełączane ręcznie, co zajmuje dużo czasu i ma niską dokładność pozycjonowania.Klucz To nie może być automatyczne, sygnał musi zostać potwierdzony ręcznie po zakończeniu przełączania, powyżej jest to tabela przesuwna, która może przechowywać wiele urządzeń do przełączania i ma wysoką precyzję, czas przełączania jest krótszy niż w trybie ręcznym , a liczba uchwytów do przechowywania może być zmieniana zgodnie z planowaną wielkością.

Elastyczne urządzenie do przesuwania poprzecznego, zawierające pierwszy silnik i drugi silnik, końcówki wyjściowe mocy pierwszego silnika i drugiego silnika są odpowiednio wyposażone w pierwszą dodatnią i ujemną śrubę oraz drugą dodatnią i ujemną śrubę, przy czym pierwsza dodatnia i ujemna śruba Śruba cofania zawiera pierwszą śrubę i drugą śrubę, a druga śruba do przodu i do tyłu zawiera trzecią śrubę i czwartą śrubę, a pierwsze ruchome gniazdo jest zainstalowane na pierwszej śrubie i czwartej śrubie, a druga druga ruchoma gniazdo jest zainstalowane na pręcie śrubowym i trzecim pręcie śrubowym.Kiedy pierwszy silnik i drugi silnik działają, pierwsze ruchome siedzenie i drugie ruchome siedzenie przesuwają się na bok blisko lub daleko od siebie.Pierwszy silnik i drugie ruchome siedzenie zbliżają się do siebie.Pierwsze łożysko i drugie łożysko są odpowiednio trwale zainstalowane na drugim silniku, między pierwszym prętem śrubowym a końcem mocy pierwszego silnika, między drugim prętem śrubowym a drugim łożyskiem, między trzecim prętem śrubowym a mocą wyjściową koniec pierwszego silnika, urządzenie łączące jest zainstalowane między końcówkami wyjściowymi mocy drugiego silnika, między czwartym prętem śrubowym a pierwszym łożyskiem, a szyna jest zainstalowana na pierwszym ruchomym siedzeniu i drugim ruchomym siedzeniu, które można stosunkowo szybko Pierwsze ruchome siedzenie i drugie ruchome siedzenie są demontowane, aby skrócić czas wymagany do procesu instalacji i demontażu, a konstrukcja podwójnych śrub dodatnich i ujemnych może sprawić, że pierwsze ruchome siedzenie i drugie ruchome siedzenie będą bardziej stabilne, gdy będą zbliżać się lub oddalać od siebie, proces zaciskania pary szyn jest mocniejszy.
