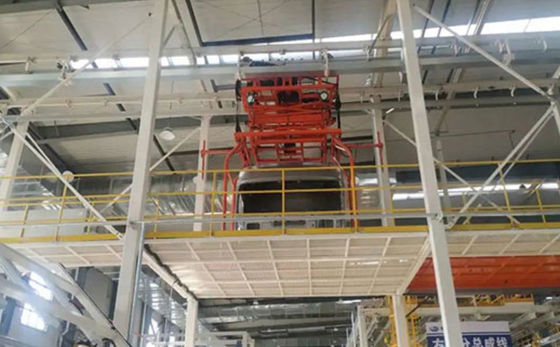

System przenośników podnoszących

System przenośników podnoszących

Podbieracz służy do przenoszenia przedmiotów obrabianych i zwykle wykorzystuje przestrzeń w powietrzu do realizacji produkcji wykrojników przedmiotów obrabianych.Jest zwykle stosowany w systemie linii przenośników projektów EMS, a także może sam tworzyć automatyczną linię przenośników.

Funkcje systemu:

Zwarta konstrukcja, bezpieczna i niezawodna

Niewielkie gabaryty, wysoka wydajność pracy

Niski koszt i łatwa konserwacja

W produkcji samochodów istnieją linie produkcyjne, które muszą przenosić stosunkowo duże materiały lub elementy obrabiane między regionami, a materiał musi być przemieszczany z jednego regionu do drugiego.Ponieważ linia produkcyjna samochodów ma wysokie standardy, wysoką prędkość i wysoką wydajność produkcji, system transportu PICKUP musi mieć większą precyzję i prędkość oraz wymaga łatwiejszej obsługi i konserwacji, aby skrócić czas konserwacji zajmowany przez normalną produkcję.

Celem wzoru użytkowego jest przezwyciężenie problemu niskiej niezawodności wybierania w stanie techniki i zapewnienie systemu przenoszenia PICKUP o wysokiej niezawodności wybierania.

Dla realizacji powyższego przedmiotu rozwiązaniem technicznym niniejszego wzoru użytkowego jest:

System transportowy PICKUP, w tym szyna ślizgowa i chwytak, górna część chwytaka jest dopasowana ślizgowo do szyny ślizgowej;

Chwytak jest połączony z szyną ślizgową poprzez wysięgnik, górna część wysięgnika wyposażona jest w silnik, a silnik współpracuje z przekładnią rolkową na szczycie wysięgnika, a na chwytaku rozmieszczonych jest wiele czujników chwytaka.

Górny stół elementów jest umieszczony z boku w pobliżu chwytaka pod szyną ślizgową, a wiele czujników górnego stołu elementów jest umieszczonych na górnym stole elementów;Górna część jest wyposażona w wiele czujników dolnej platformy.

Końcówki sygnału wyjściowego czujnika chwytaka, czujnik stołu górnego elementu i czujnik stołu dolnego elementu są podłączone do wejściowego końca sygnału kontrolera, a końce wyjściowe sygnału kontrolera są odpowiednio podłączone do końca sterującego chwytaka i silnik.

Sterownik jest wyposażony w interfejs człowiek-maszyna.

Sterownik zawiera zintegrowaną jednostkę przetwarzającą, jednostkę sterującą chwytaka i jednostkę sterującą silnikiem, końcówki sygnału wyjściowego czujnika chwytaka, czujnik górnej części i czujnik dolnej części są podłączone do końca sygnału wejściowego czujnika zintegrowanej jednostki przetwarzającej , Koniec sygnału wyjściowego połączonej jednostki przetwarzającej jest połączony odpowiednio z końcem sygnału wejściowego jednostki sterującej chwytaka i jednostki sterującej silnika, koniec wyjściowy jednostki sterującej chwytaka jest połączony z końcem sterującym chwytaka, a silnik jednostka sterująca Koniec wyjściowy jest połączony z końcem sterującym silnika.

Sterownik jest również wyposażony w jednostkę pamięci sygnału, a port pamięci zintegrowanej jednostki przetwarzania komunikuje się z wejściowym końcem jednostki pamięci sygnału.
